Ca faisait longtemps que je voulais installer un petit coin PC à côté de mon établi. En effet, en plein bricolage, c'est assez pénible de soit, retourner dans le bureau, soit d'utiliser son smartphone, pour faire une recherche sur une problématique. J'ai donc décidé d'installer un Raspberry Pi avec un écran 17" sur un support mural. Par souci de place et de praticité, j'ai fabriqué un petit support pour le Pi, qui sera positionné derrière l'écran.

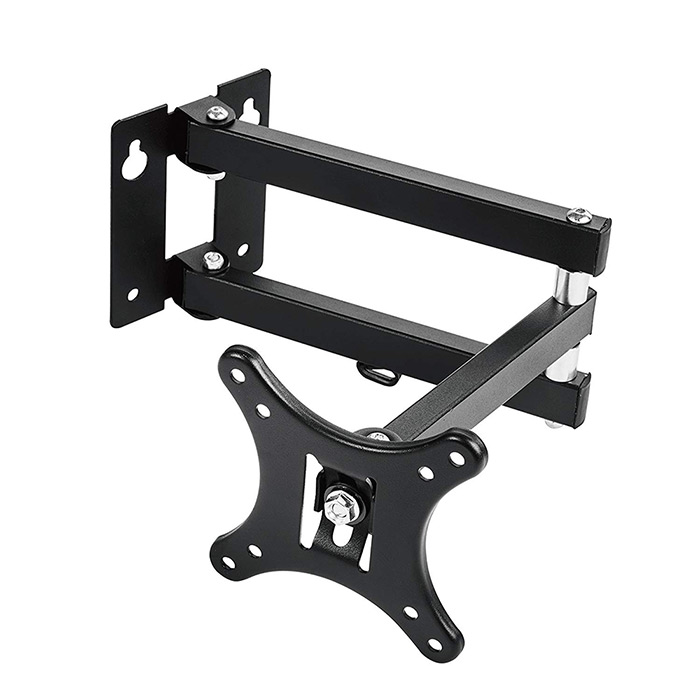

L'écran sera situé sur un mur, à l'aide d'un support mural compatible VESA 100 et 75. Ce support est intéressant car il est solide, pivotant et l'écran est inclinable :

Comme vous pouvez le constater sur la photo, le support possède des trous à la norme VESA : 100x100mm ou 75x75mm. Mon écran (de la récup') est compatible VESA 100. Il me reste donc les trous 75 pour pouvoir fixer mon support pour le Raspberry Pi.

Le support du Pi a été fabriqué dans une plaque de plexiglas et est fixé à l'aide de deux vis / écrous sur les trous existants du support VESA.

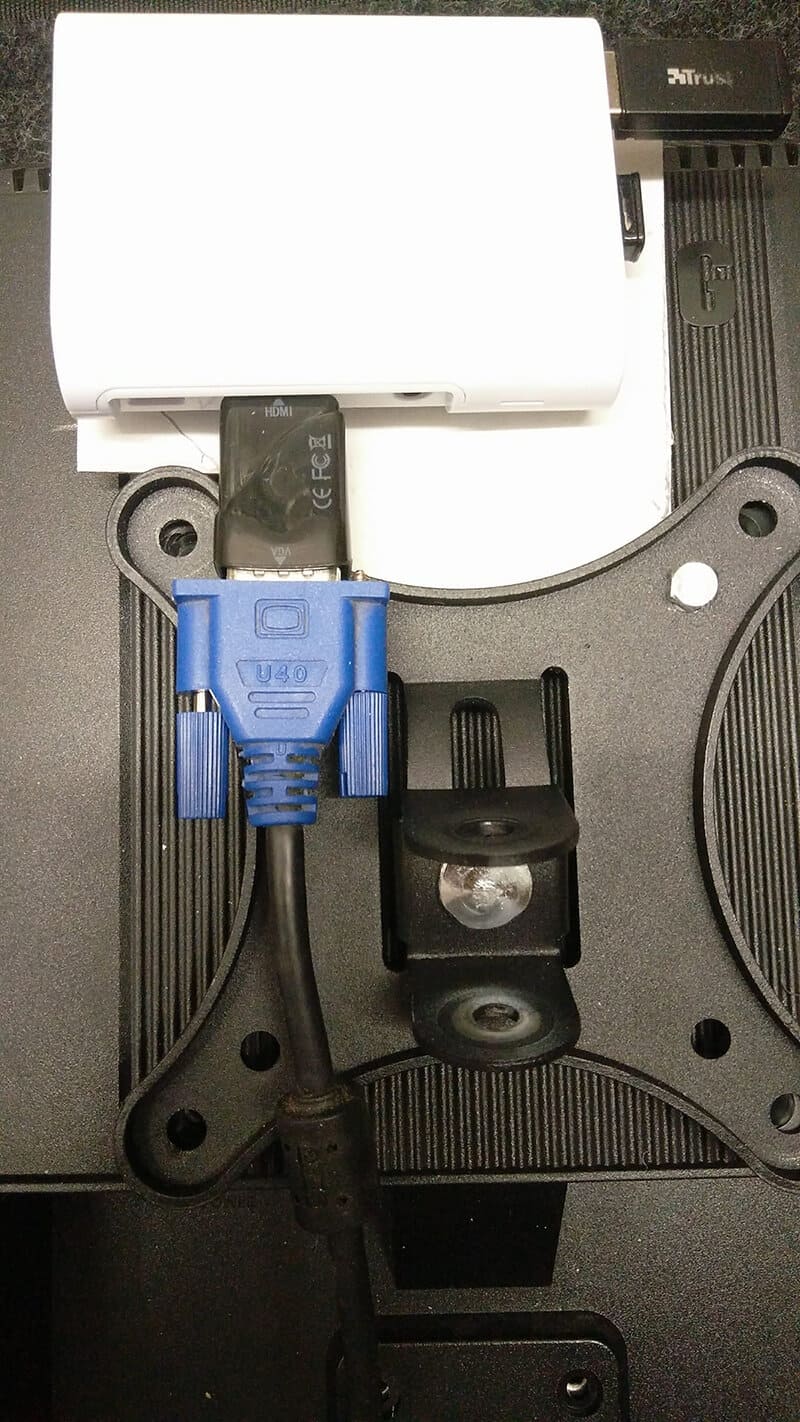

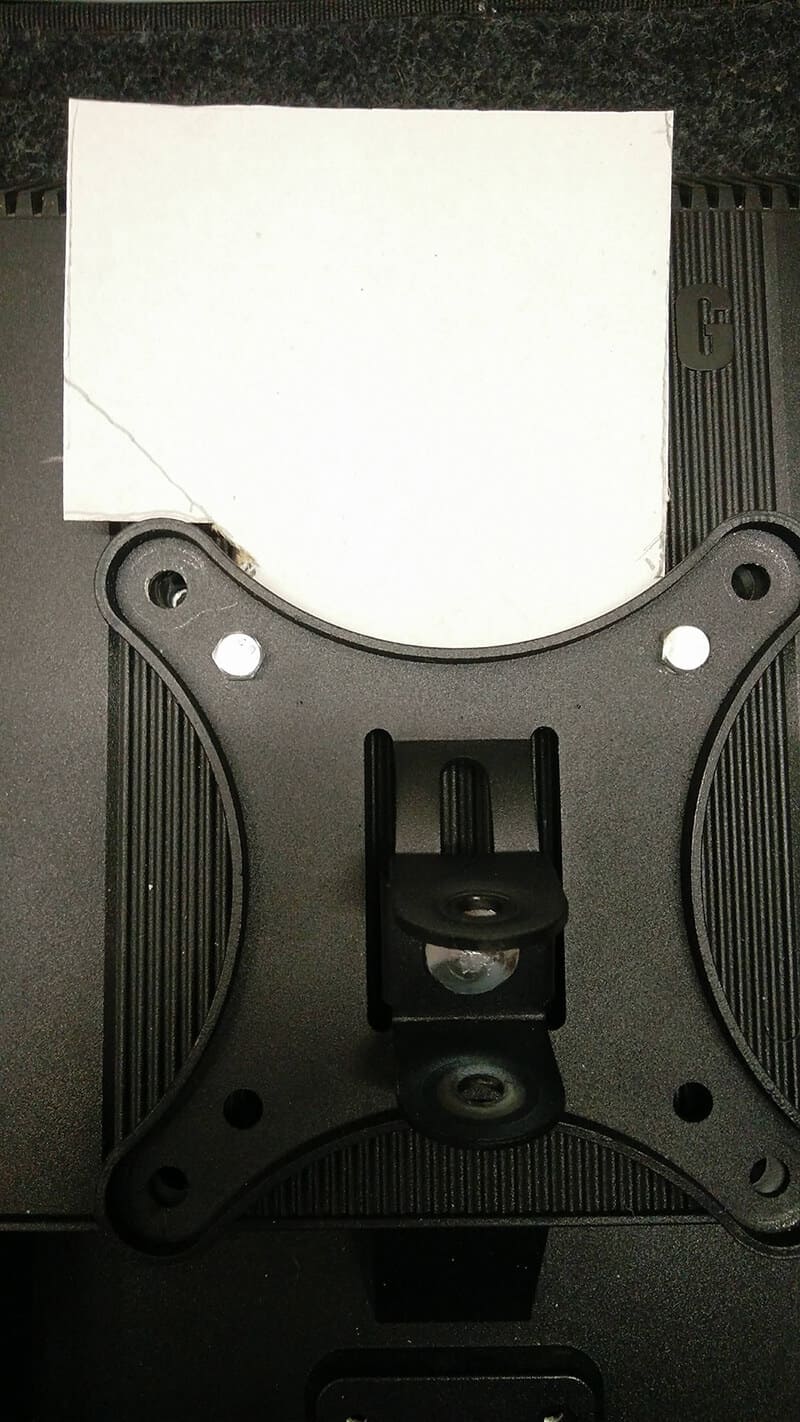

J'ai commencé par réaliser un gabarit avec du carton :

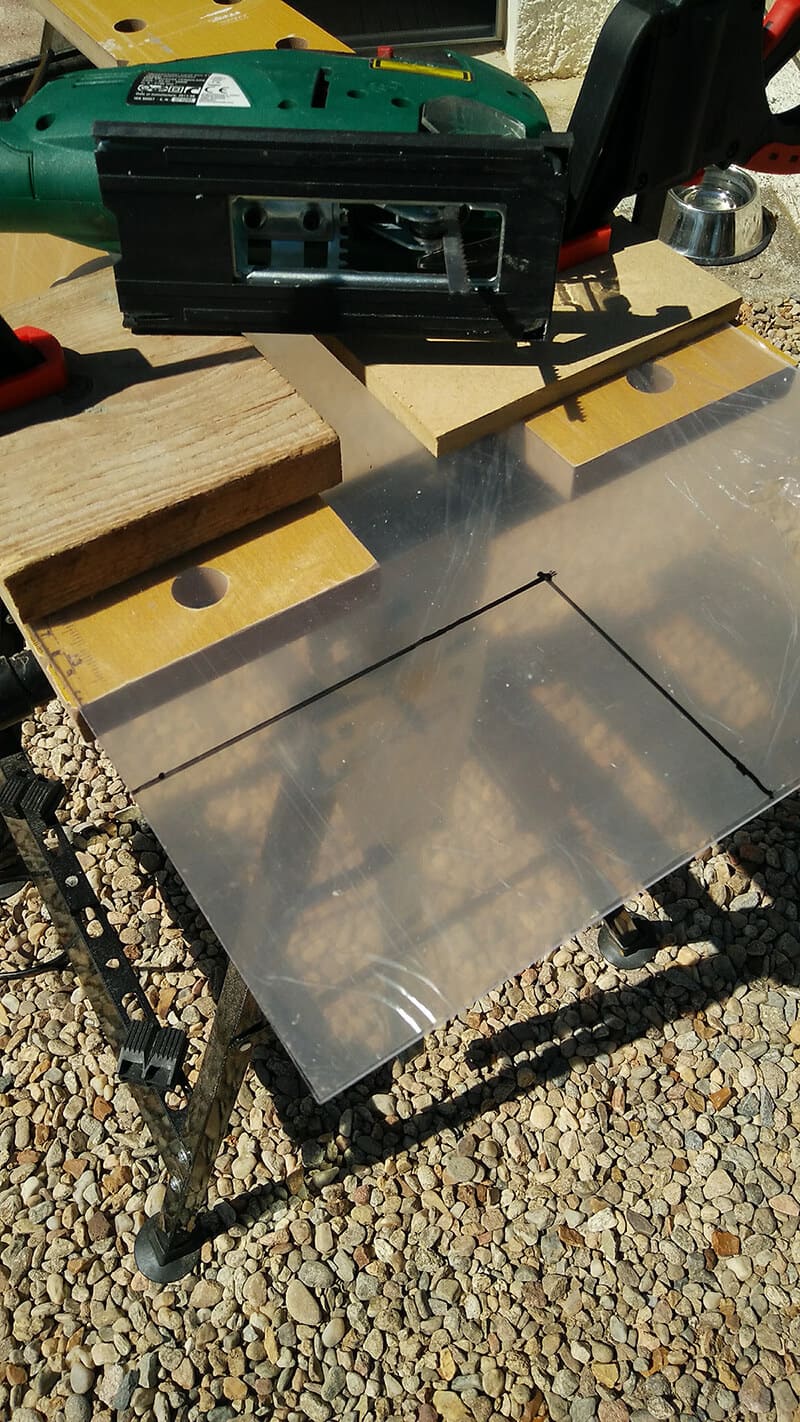

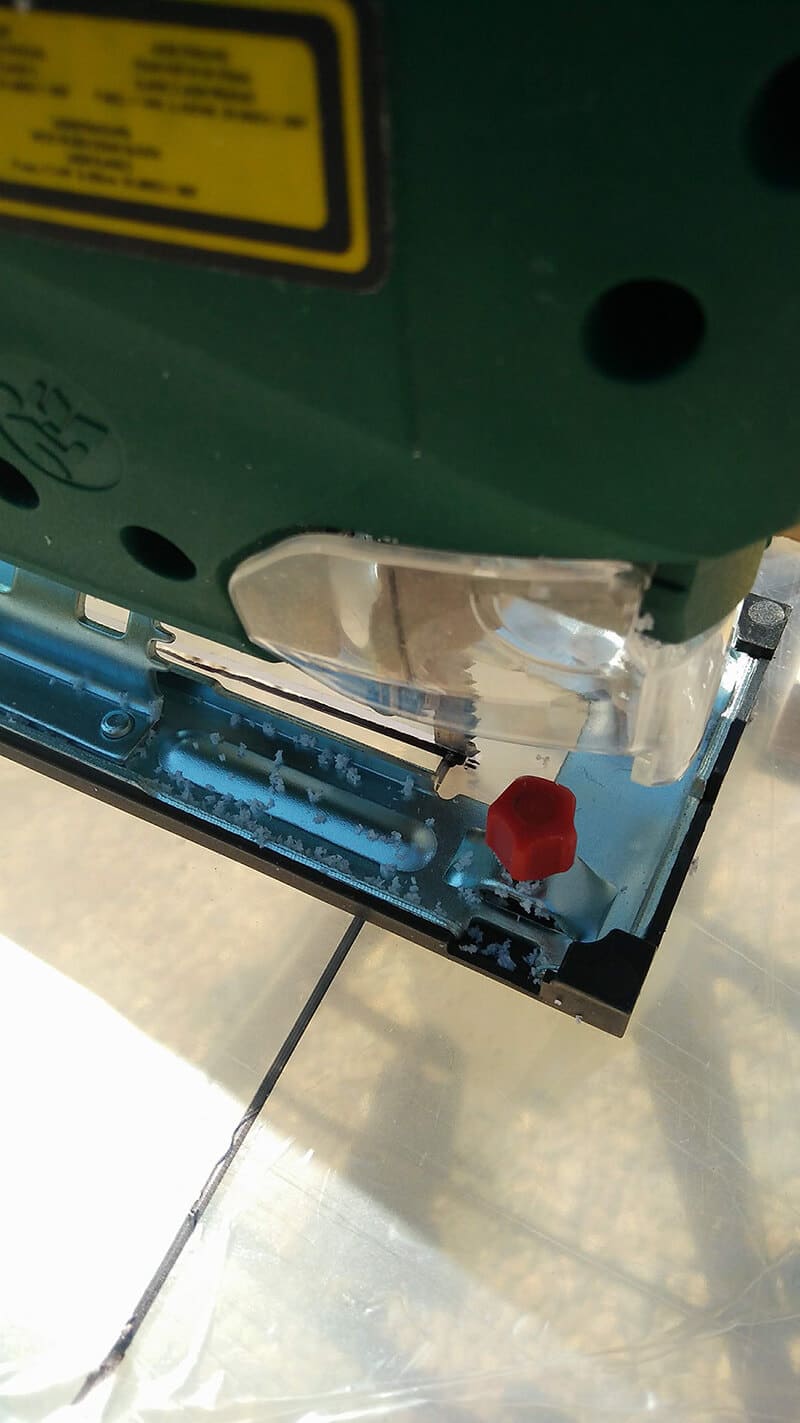

S'en suit la découpe de la plaque de plexi (3mm d'épaisseur) avec la scie sauteuse et une bonne lame pour plexi :

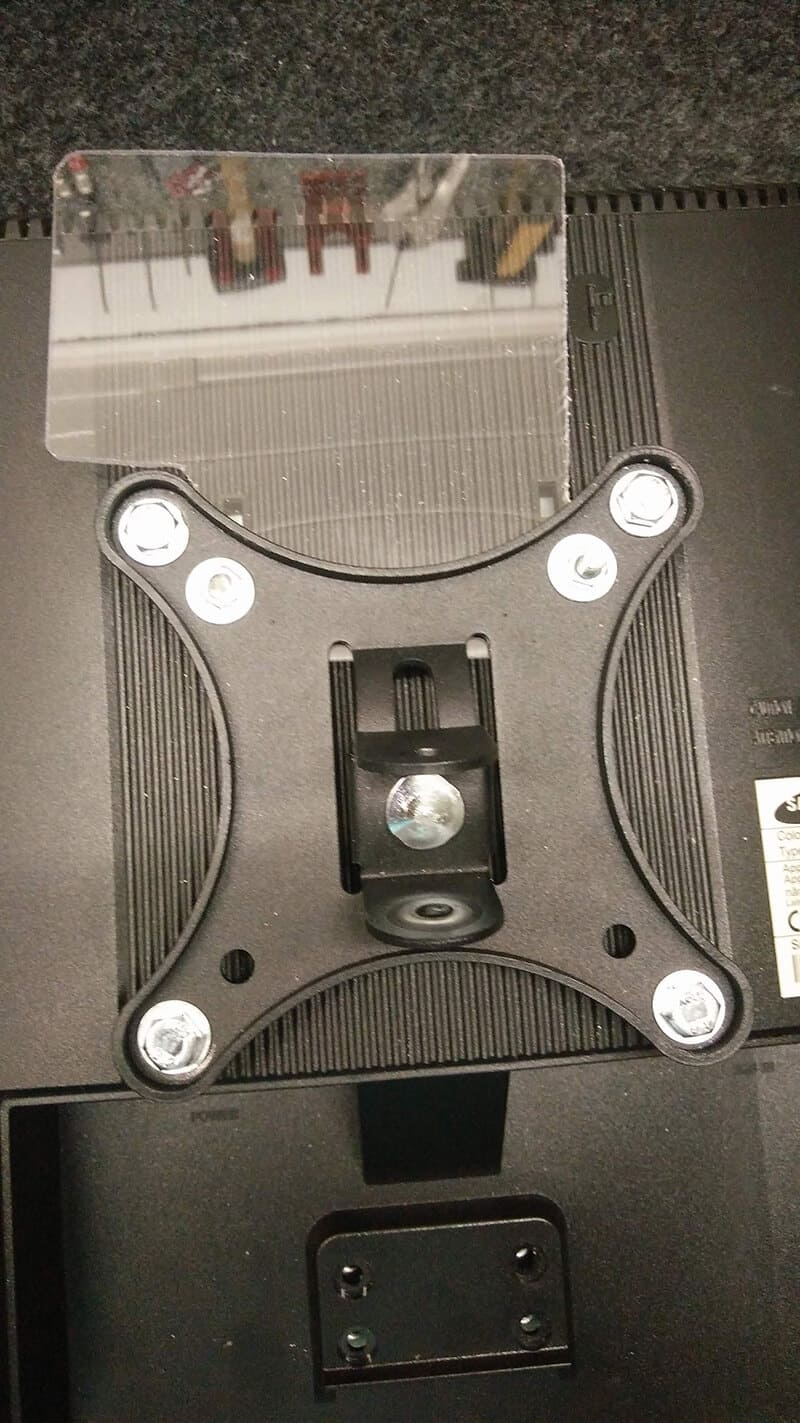

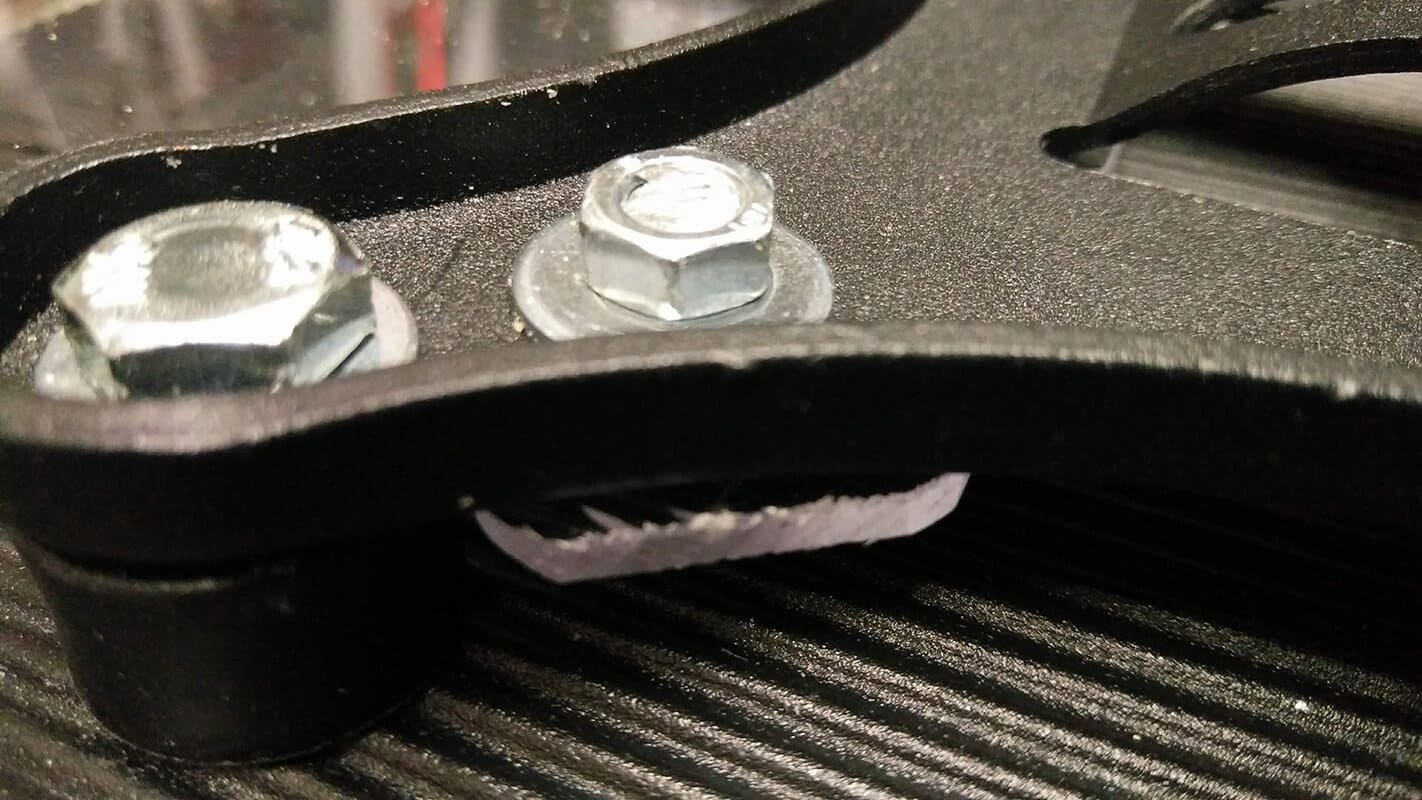

Après avoir percé deux trous, voici le résultat une fois la plaque fixée :

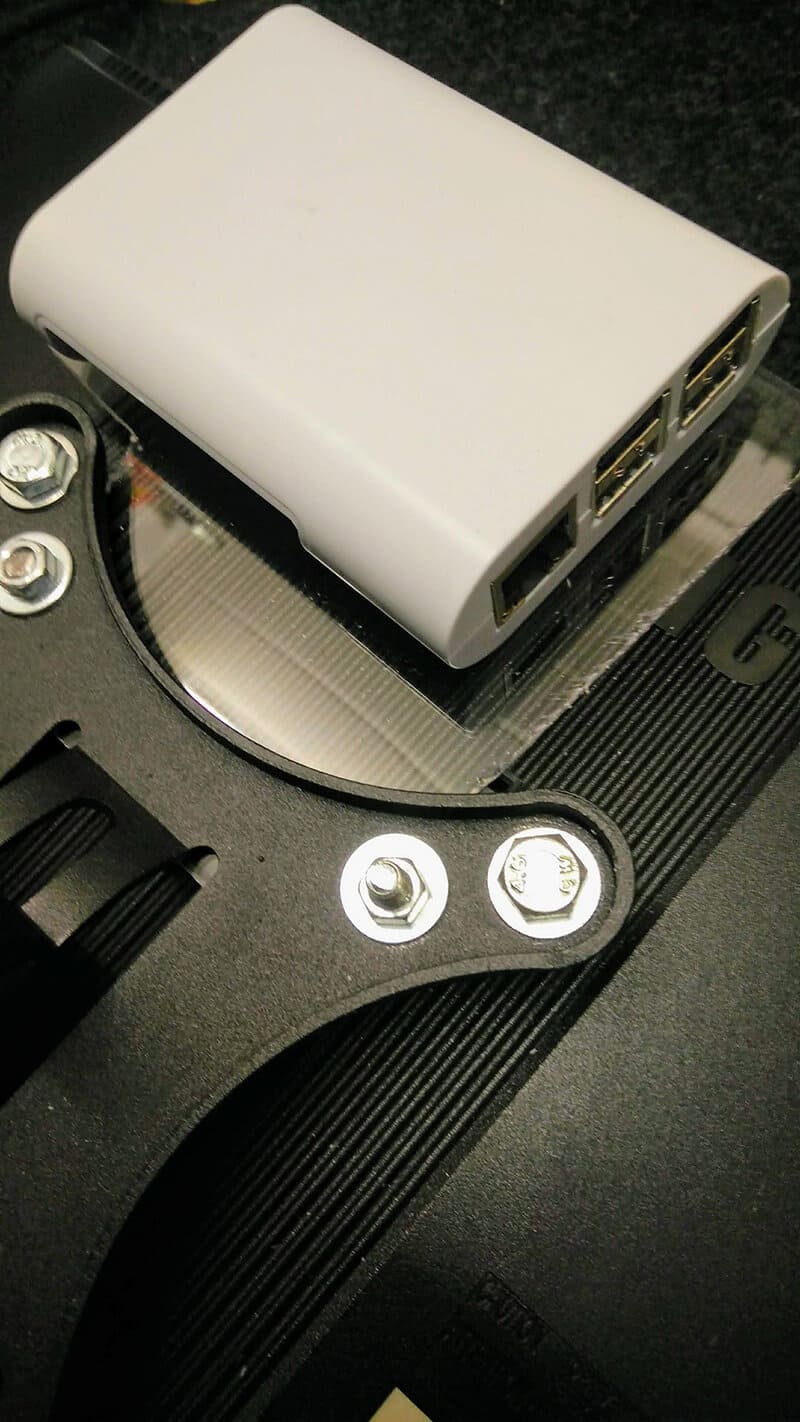

Positionnement rapide du Raspberry Pi :

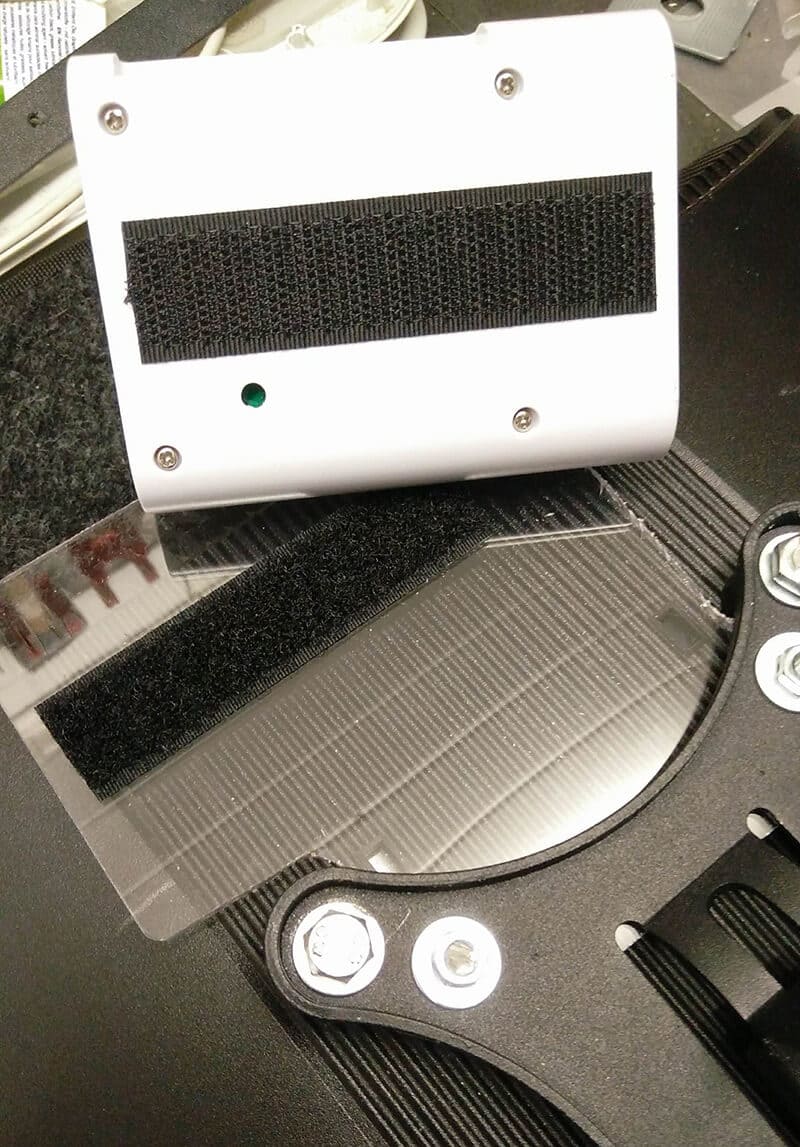

Au début du projet, je comptais fixer le Pi sur la plaque de plexi à l'aide de petites vis mais au final, j'ai opté pour une simple bande de velcro. Ainsi, le Pi sera plus facile à retirer :

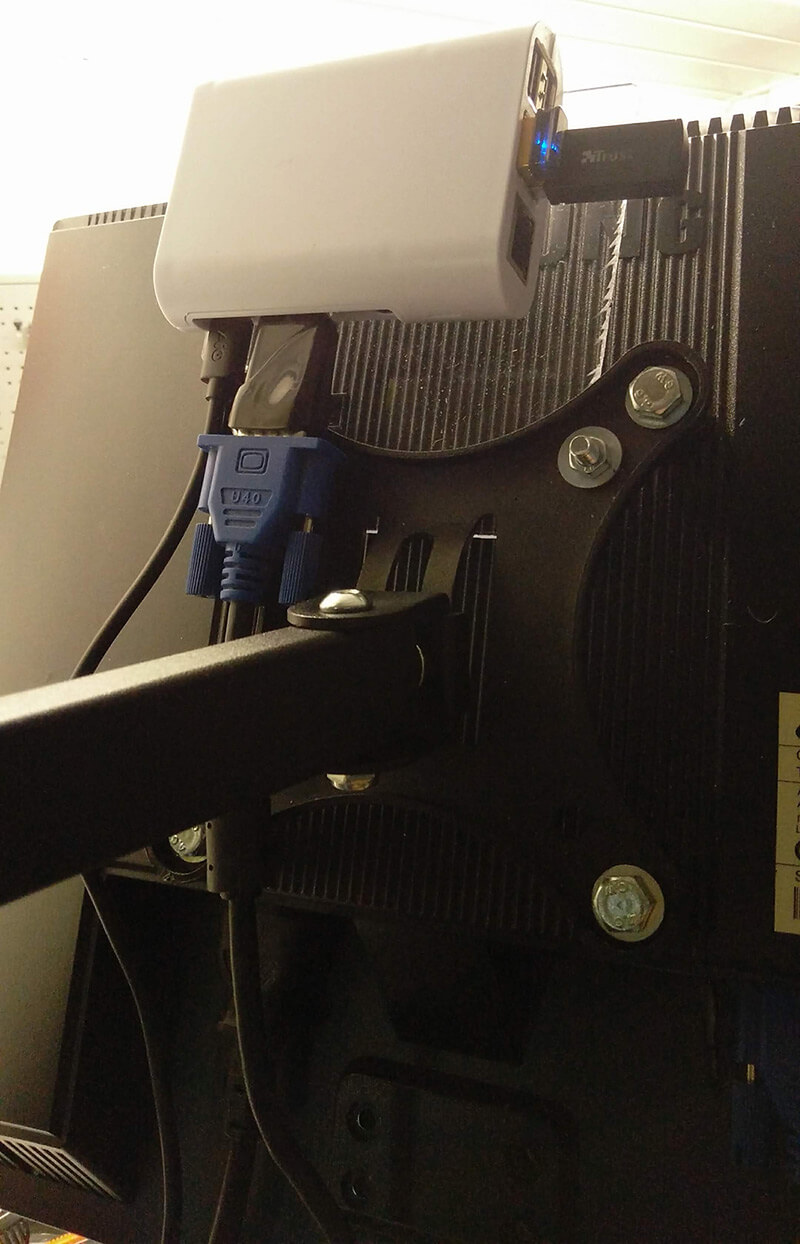

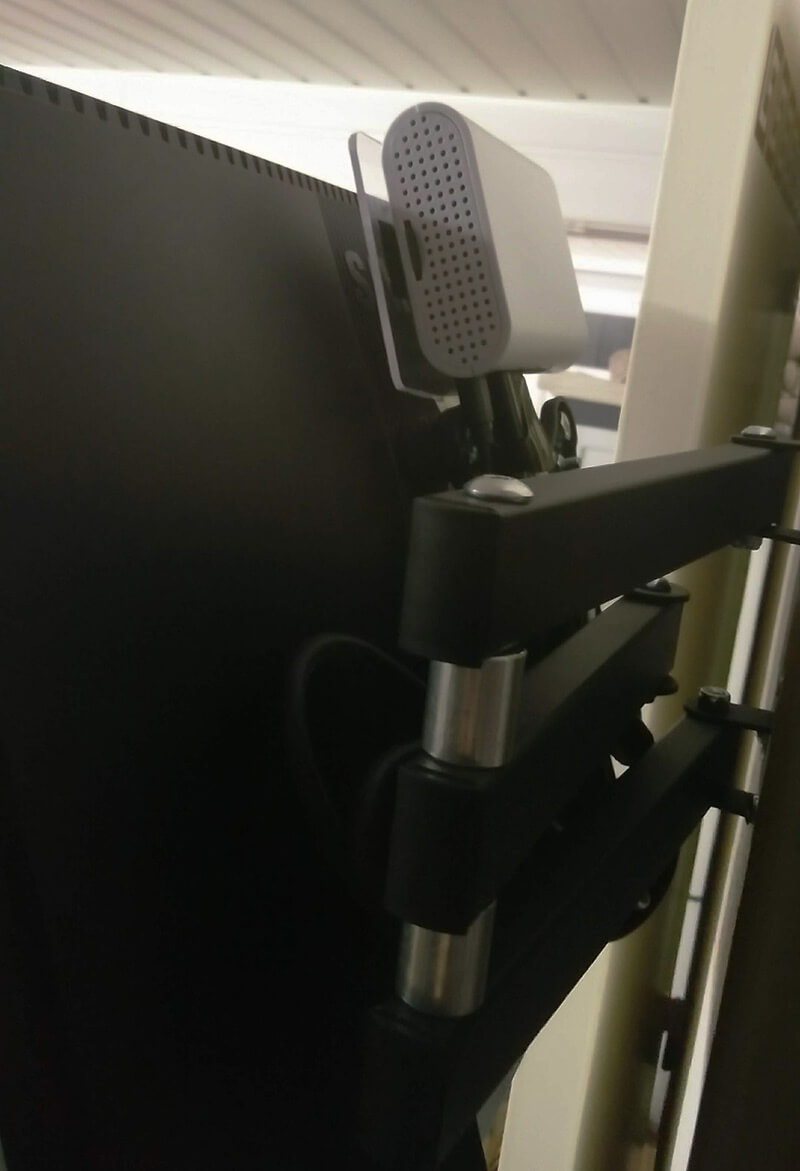

Voici le rendu final, une fois l'écran installé sur le support mural et le Pi branché :

Je craignais que la plaque ne soit pas assez résistante et qu'elle se plie un peu mais elle ne bouge absolument pas d'un poil !

Les objectifs sont pleinement remplis ! A savoir, le prix de fabrication est de zéro car j'avais déjà tous les éléments et l'écran est de la récup' ; l'installation est solide et prend un minimum de place.
