Maintenant que l'installation du réseau est fonctionnelle, tout est prêt pour accueillir le NAS ! Il me faut désormais définir ses composants et comparer les prix chez les commerçants.

Sommaire du projet NAS @home :

  1. Etude du projet
  2. Quelques petits bricolages
  3. Etude de la configuration, achat et assemblage du NAS
  4. OpenMediaVault, LE système pour NAS
  5. Nouvelle config et upgrade d'OpenMediaVault


Plusieurs critères doivent être pris en compte pour ce NAS. Pour la partie matérielle, il doit :

  • être évolutif
  • avoir un encombrement faible
  • être économe en énergie
Pour information, ce projet de mise en place d'un NAS homemade a été réalisé début 2014, les composants ont donc été achetés à cette période !

Le matériel sélectionné

Boîtier

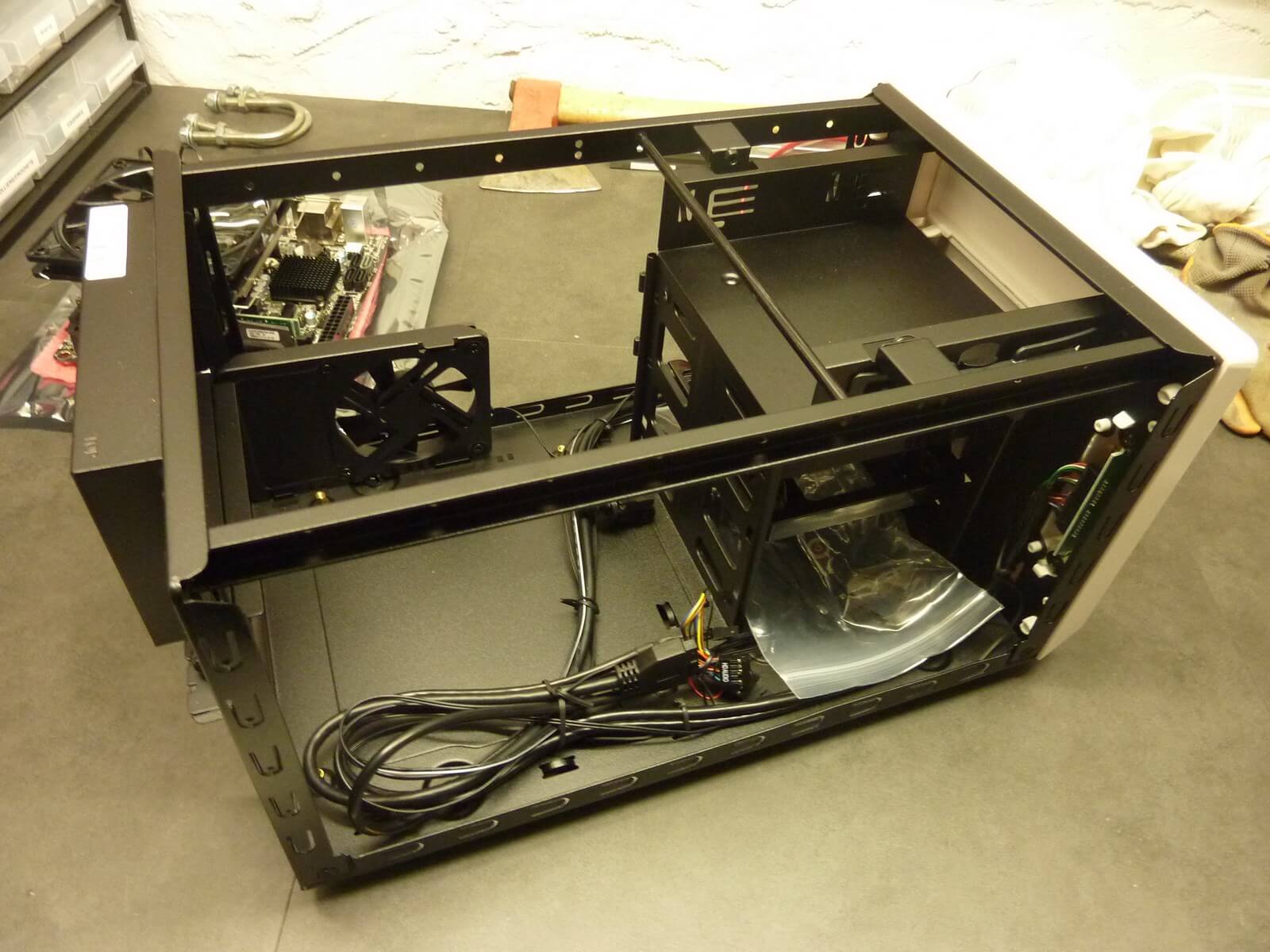

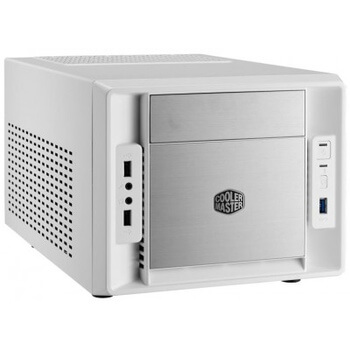

N'ayant pas un besoin extravagant d'espace de stockage et donc de disques durs, je suis parti sur un petit boîtier, le Cooler Master Elite 120 Advanced, en blanc !

Il est compact, dispose d'une baie 5.25" et trois de 3.5". Le format pour la carte mère est le Mini-ITX. Il est fourni avec deux ventilateurs (un frontal de 120 mm et un de 80 mm sur le côté). Et en plus, il n'est pas très excessif ! Je l'ai eu pour un peu moins de 45 €.

Processeur

Je suis parti sur un Intel Pentium G2030 3 Ghz. Mon PC secondaire (utilisation bureautique) a le G2020 qui accompli pleinement ses tâches. Le NAS n'a pas besoin d'une grande puissance de calcul, j'ai opté pour ce CPU pour son rapport qualité/prix/performance/consommation. Je l'ai acheté 48 €.

Carte mère

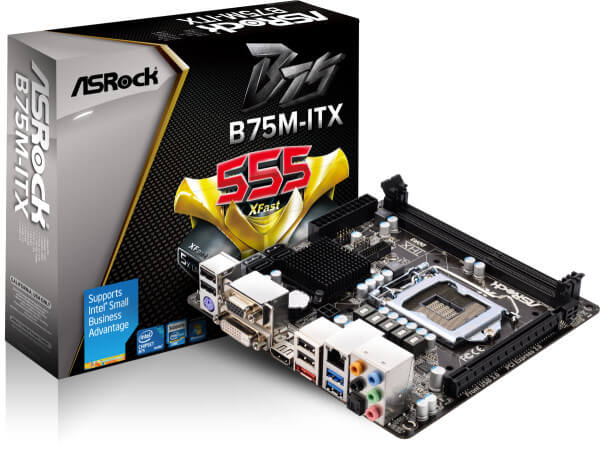

Le boîtier impose un format Mini-ITX et le processeur un socket LGA1155. J'ai pris une AsRock B75M-ITX qui dispose d'une assez bonne connectique (1 SATA III, 3 SATA II, 1 eSATA, réseau Gigabit, ports USB 2 et 3, DVI, VGA, HDMI).

Mémoire

La carte mère dispose de deux slots pour la mémoire. Chaque slot pouvant accueillir au maximum 8 Go (donc 16 Go en tout).
J'ai opté pour une barrette de 4 Go de marque Crucial.

Stockage

Le système sera installé sur un SSD SanDisk de 64 Go acheté en promo.
Les données seront sur un disque dur Seagate 3 To.

Concernant la sécurité des données, j'ai décidé de prendre un autre disque dur identique sur lequel seront répliquées les données.
Deux solutions s'offrent à moi : un RAID 1 ou une synchronisation des données via un script lancé quotidiennement.

Le RAID 1 ne me tente guère sur ce NAS... Pas envie de me prendre la tête à le paramétrer et à le gérer.
Alors qu'un script Rsync tout simple permet d'avoir une assez bonne sécurité des données.
Les données ne seront pas modifiées constamment, j'opte donc pour cette solution très simple et très rapide à mettre en place.

A cela, j'ajoute un disque dur 2.5" de 500 Go que je possède déjà pour y stocker les sauvegardes quotidiennes de mes ordinateurs (via SyncBack), qui sont déjà sauvegardés régulièrement sur des disques durs externes.

Le boîtier ne disposant que de trois emplacements 3.5" et d'un 5.25". N'ayant pas l'utilité de placer un lecteur optique dans ce dernier, j'ai décidé d'acheter un convertisseur 5.25" vers 2x 2.5" (Lian Li HD-520X) pour y loger le SSD et le disque de 500 Go. Ainsi, ces deux unités iront dans l'emplacement initialement dédié au lecteur optique et je pourrais, par la suite, ajouter encore un disque dur 3.5".

Refroidissement

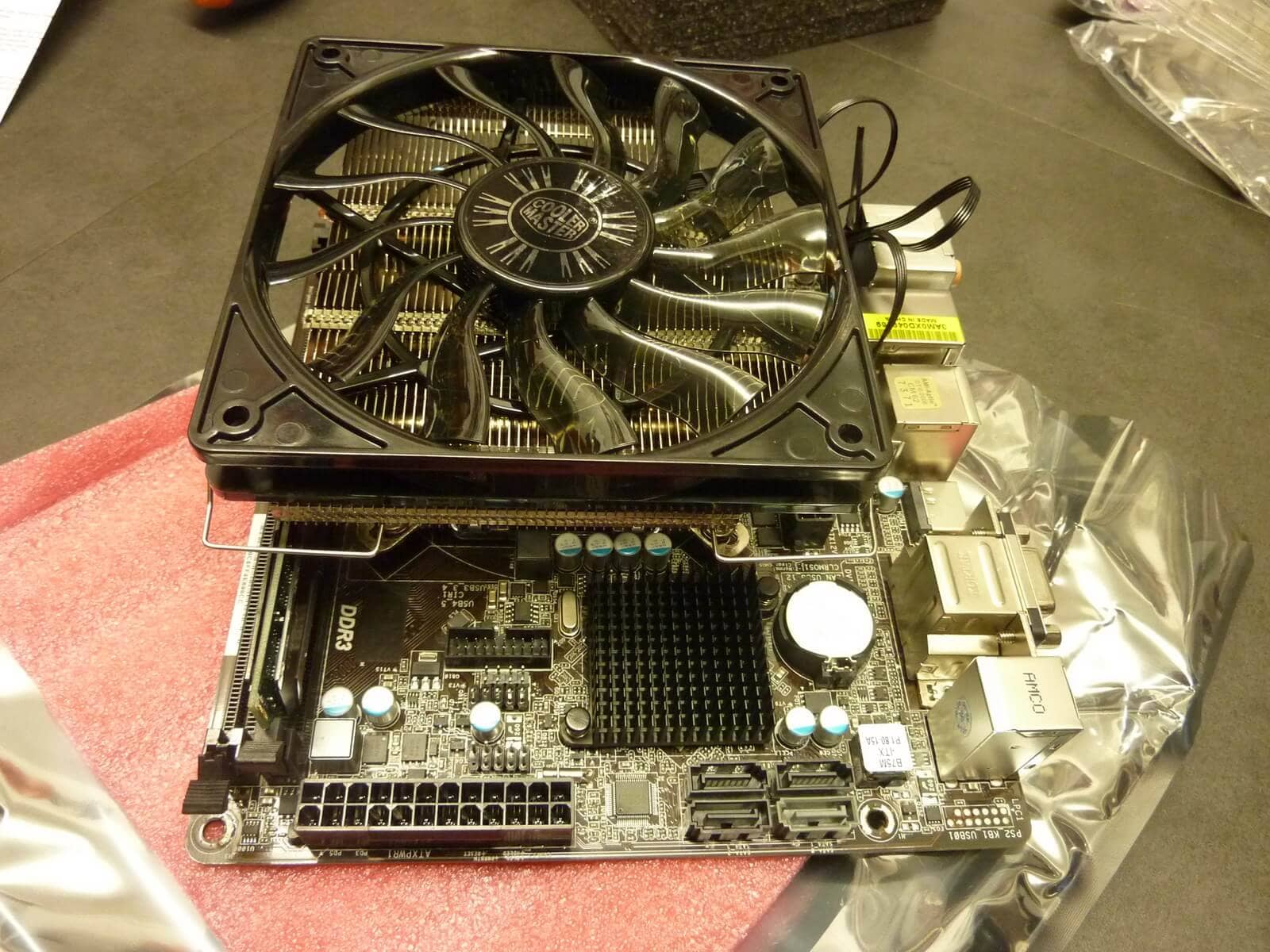

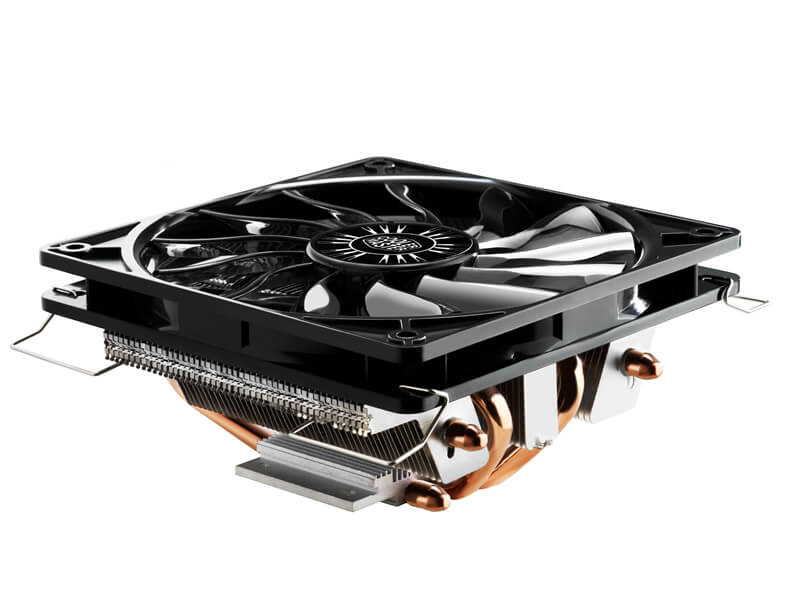

Le ventirad Intel du processeur ne me satisfait pas (performance moyenne, encombrement), j'ai pris le Cooler Master GeminII M4. Fourni avec un ventilateur de 120 mm, il s'intègre parfaitement dans le boîtier.

Le boîtier dispose d'un ventilateur de 120 mm en extraction et d'un 80 mm sur le côté. Ce dernier ne sera pas branché car le NAS se trouvera dans un environnement frais (sous-sol).

Alimentation

Le boîtier accepte des alimentation ATX. Ca tombe bien, j'ai une Antec EarthWatt 380W qui dort dans un carton !
Elle dispose d'un assez bon rendement et Antec est une marque fiable !

Récapitulatif des achats

Voici un résumé des composants avec leur prix d'achat (pour rappel, j'ai acheté ces composants début 2014) :

  • Cooler Master Elite 120 Advanced blanc : 44.62 €
  • Intel Pentium Dual Core G2030 - 3.0 GHz : 47.69 €
  • ASROCK B75M-ITX : 75.66 €
  • Cooler Master GeminII M4 : 25.99 €
  • CRUCIAL DDR3 PC3-12800 - 4Go - Cas 9 : 35.99 €
  • SSD Samsung Série 830 64 Go : 35.64 €
  • Seagate Barracuda ST3000DM001 3 To x2 : 104.40 € x2 = 208.80 €
  • Convertisseur 5,25" / 2 x 2,5" Lian Li HD-520X : 9.99 €

J'avais deux bons de réductions : un de 20 € et un autre de 5% pour les disques durs. Ce qui amène donc le total à : 453.94 €

C'est un investissement, c'est certain, mais à ce prix, j'ai un NAS qui est puissant (trop ?!), évolutif et qui me convient parfaitement !

Assemblage

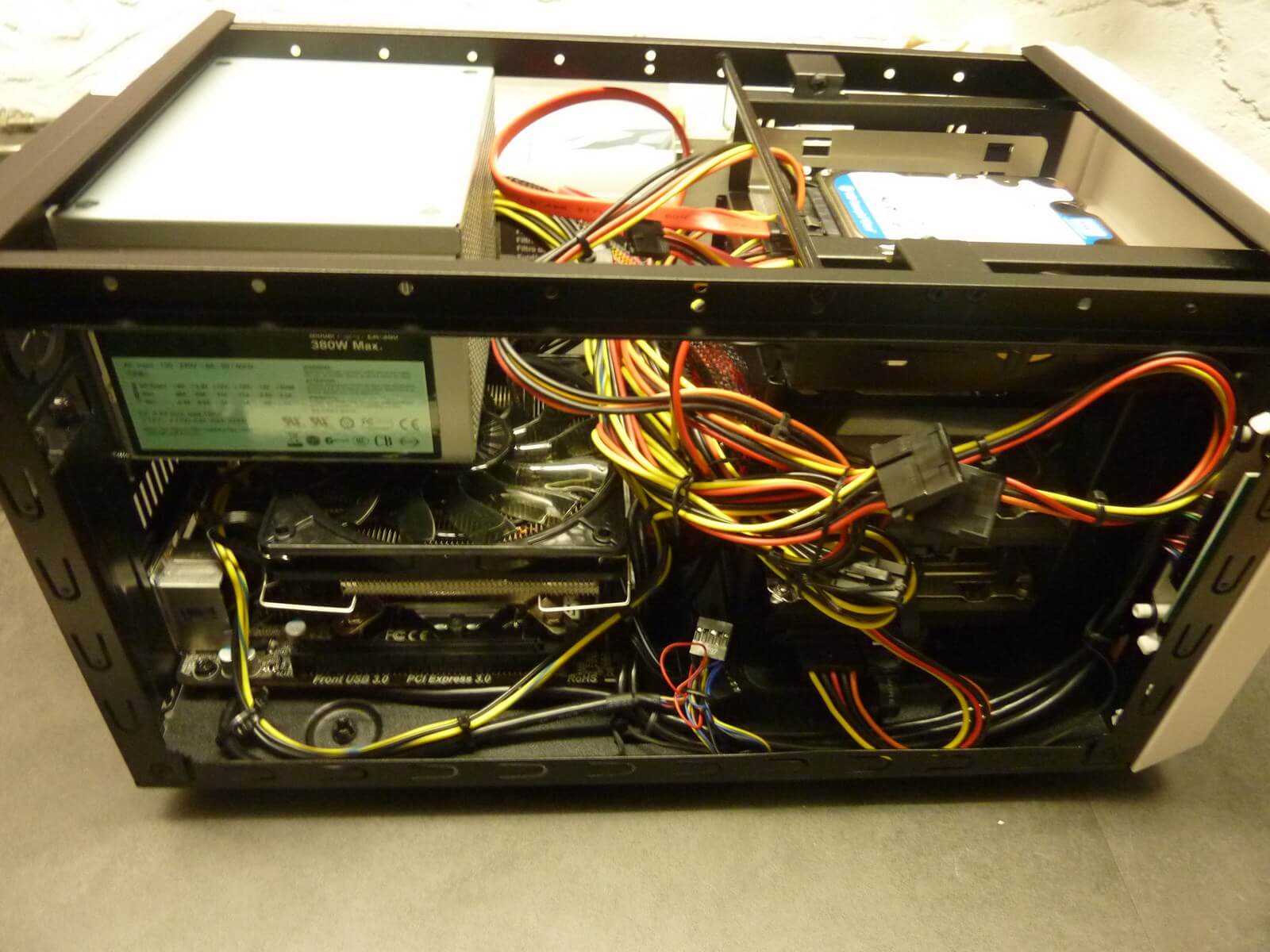

Rien de bien compliqué pour le montage des composants si ce n'est la place qui manque !

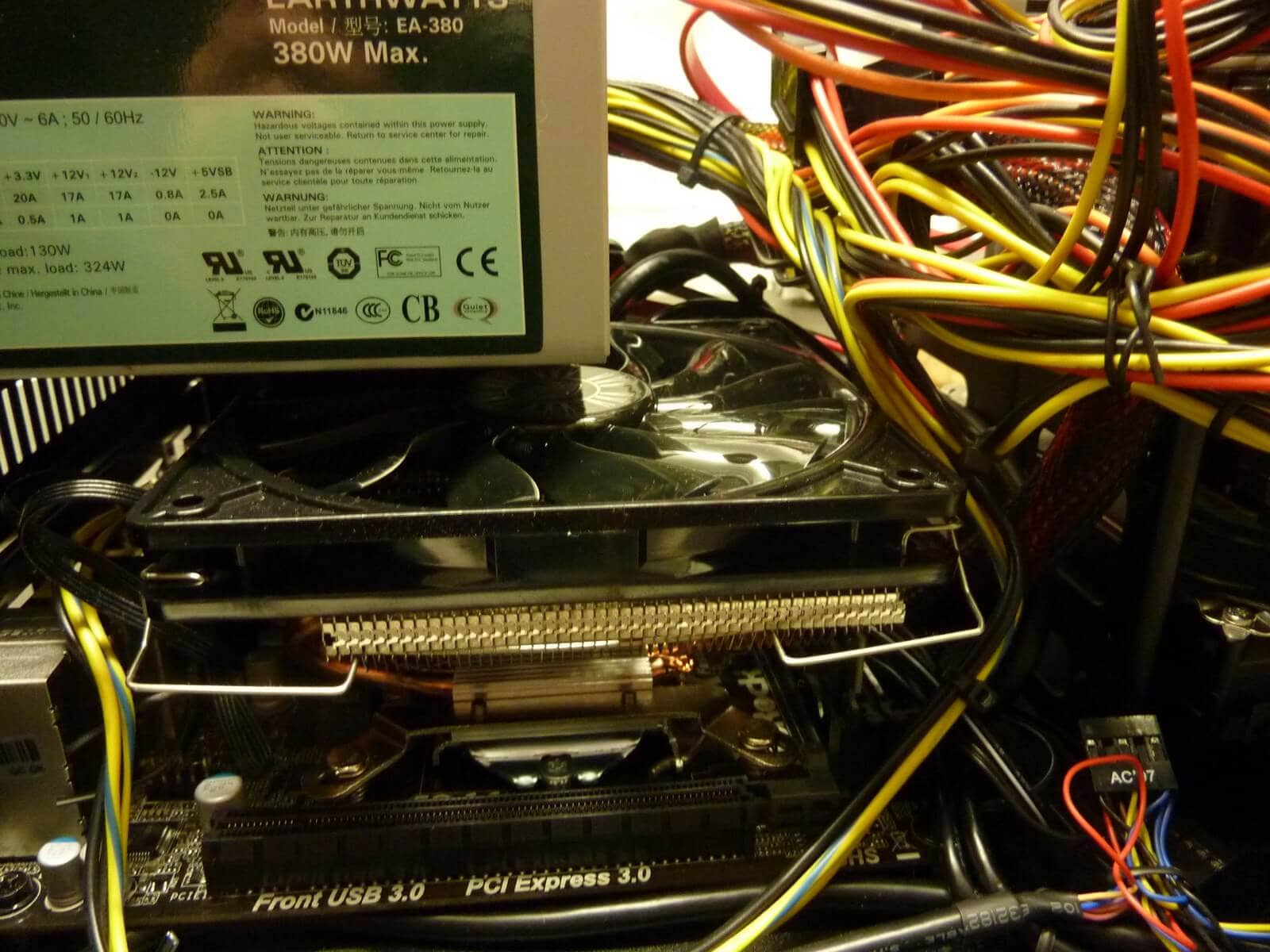

En effet, de part la taille du boîtier, il ne permet pas un "cable managment" correct.

Consommation électrique

J'ai à disposition un compteur de consommation d'énergie, le Belkin Conserve Insight. Il permet de visualiser la conso d'un équipement et de calculer les coûts à l'instant T ou sur un an après avoir paramétré le coût au kWh de mon abonnement EDF.

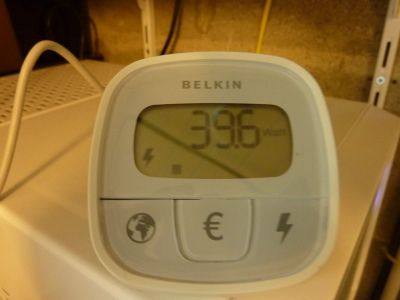

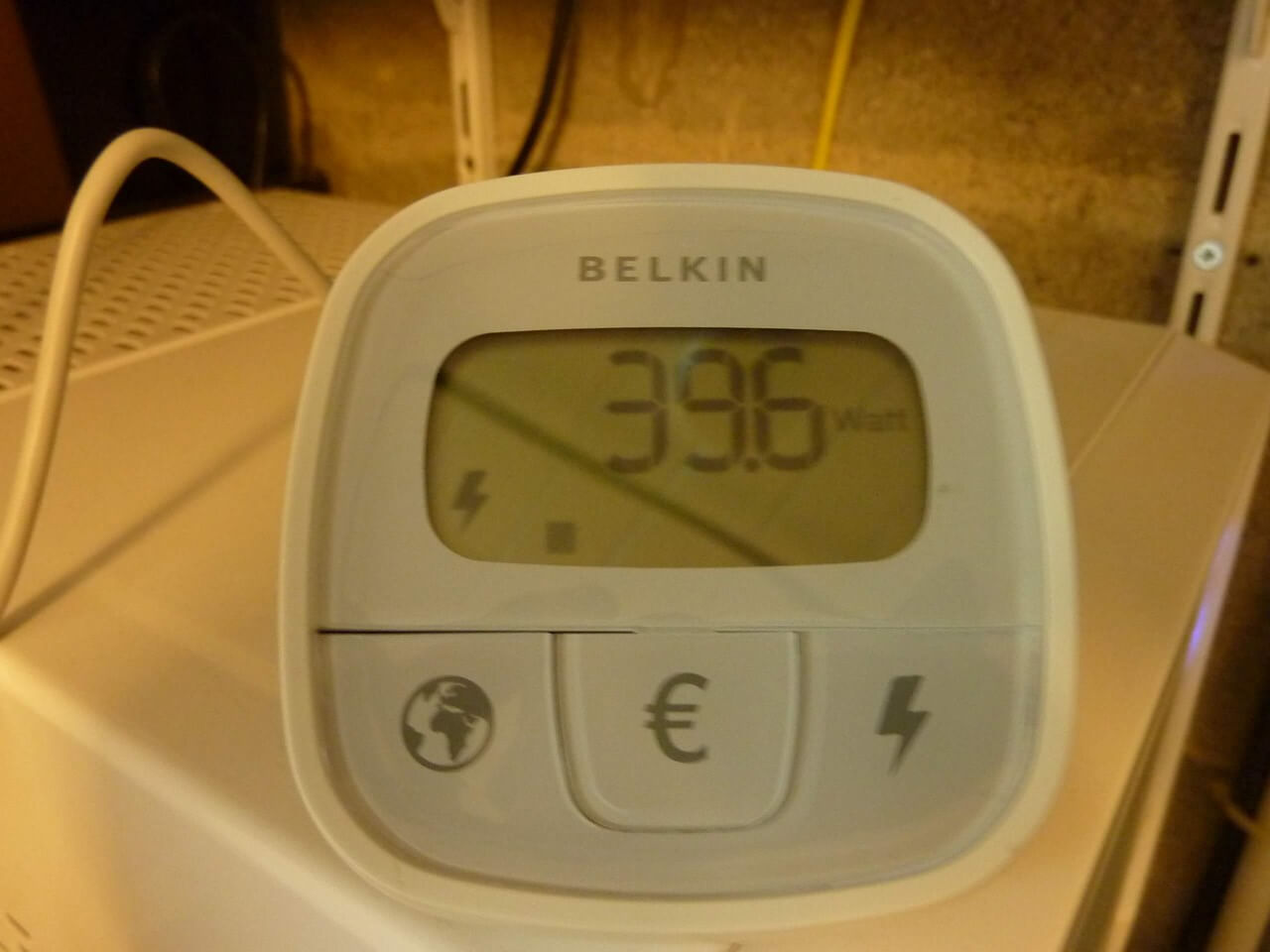

J'ai donc testé la conso du NAS. En idle, sans rien faire avec une distribution Debian dessus voici le résultat :

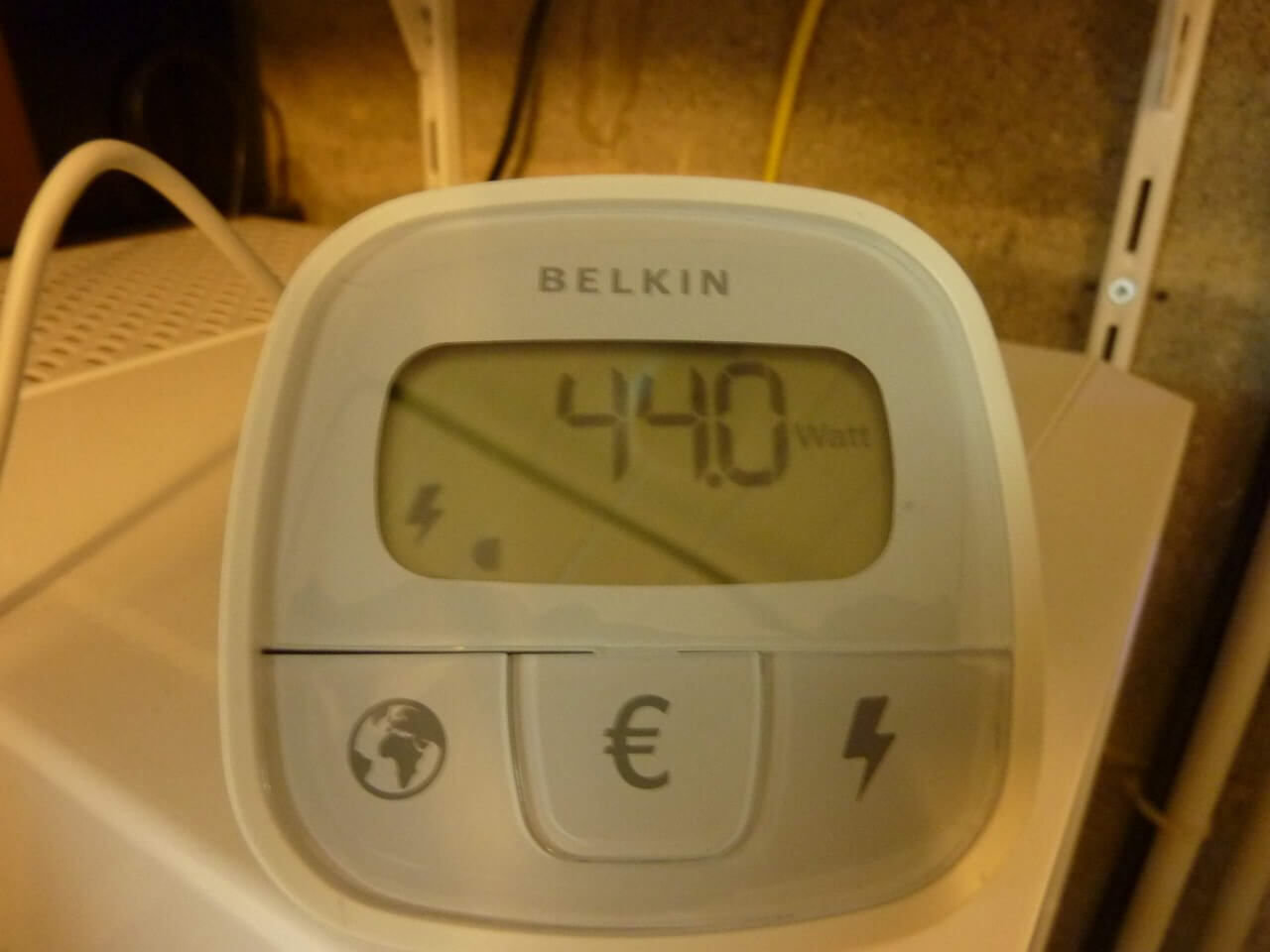

En transfert de fichier (copie Samba), voici la consommation :

Les résultats sont vraiment excellents et la consommation est très acceptable !

L'assemblage du NAS est désormais terminé, je vais donc passer à l'installation du système d'exploitation et aux différents tests.
